三、北洋BTP-2200E標簽和碳帶的安裝

1、安裝標簽
注意：
◆ 紙的打印面應朝上。若為標記紙，請將黑標記朝下；
◆ 紙張前端應盡量位于打印膠輥的中間，可利用剝離翻轉板上的標記幫助定位
① 雙手推動圖示位置向上翻，打開打印機的上蓋

② 向下按動打印頭抬起按鍵；待碳帶支撐架抬起后將其向上翻轉至圖示角度（聽到輕微的“啪”提示聲且不能繼續向上翻轉）

③ 將紙卷裝在紙卷支撐桿上，并在紙卷兩邊各加上一個逼紙板
④ 將裝在紙卷支撐桿上的紙卷放入紙倉，然后將紙前端拉出平鋪于打印通道內，并用左、右逼紙塊將拉出的紙夾住

⑤ 紙卷內徑有兩種：25mm（1吋）和38mm（1.5吋）。當紙卷內徑不同時，紙卷支撐桿放入紙倉的方法也不同。具體操作方法如圖所示

2、安裝碳帶
注意：
◆ 確定打印方式：選擇熱轉印方式，需要安裝碳帶；選擇熱敏方式，不需要安裝碳帶。
◆ 正常情況下，選用碳帶應寬于打印介質的寬度。
◆ 安裝碳帶過程中應防止碳帶起皺或破損。

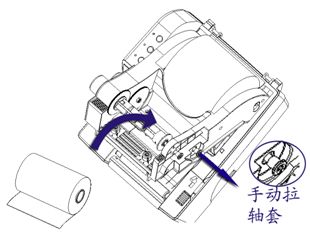

① 向外輕拉碳帶發放軸處的手動拉軸套，取下碳帶發放軸，按圖示方向穿入碳帶芯軸中

② 將碳帶支撐架抬起至30°左右的角度；（聽到輕微的“啪”提示聲，碳帶支撐架將保持此位置不動）將碳帶發放軸處的手動拉軸套向外輕拉，使碳帶發放軸置于原位置，松開手動拉軸套，發放軸碳帶安裝完畢

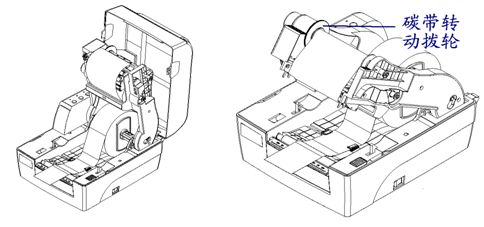

③ 將碳帶前端從打印頭組件下方繞過，并纏繞在碳帶回收軸上；撥動碳帶轉動撥輪，使碳帶繃緊

④ 壓下碳帶支撐架，至鎖緊狀態，再合上打印機上蓋

四、北洋BTP-2200E啟動打印機

1、開機與自檢
① 確認電源適配器和通訊線纜已正確連接，打開打印機電源開關
② 打印機自檢，自檢完畢后，蜂鳴器短鳴一聲
③ 若打印機內部設定介質類型為非連續型介質且打印機允許自動上紙時，打印機會自動上紙到打印位置

2、打印自檢樣張
打印機自檢樣張包括打印機配置樣張和打印頭測試樣張。
① 關閉打印機電源，裝好介質，按住【進紙】鍵不放，將電源開關扳至“－”位置，當蜂鳴器鳴叫一聲后，松開【進紙】鍵，打印機進紙并打印自檢樣張
② 配置樣張中給出本打印機當前的配置信息
③ 打印頭測試樣張能顯示當前打印頭的狀態是否完好

3、設置紙張類型
打印之前，正確設置驅動中的紙張類型，同時在安裝紙卷時注意紙張類型與傳感器的對應關系。可以參照下表進行選擇：

4、校驗標記
4.1 手動校驗功能
1) 關閉打印機；
2) 將介質安裝好；
3) 按住【暫停】鍵不放，將電源開關扳至“－”位置，當蜂鳴器鳴叫一聲后，松開【暫停】鍵，打印機進紙并開始校驗；
4) 如果校驗成功，打印機進入待機狀態；若校驗失敗，打印機報警，此時請確認：
—介質安裝是否正確；
—安裝紙張類型與打印機當前紙張類型是否一致（可以通過打印自檢樣張查看）。
注意：
如屬以下任何一種情況，打印前需要對介質進行手動校驗：
◆ 第一次安裝使用打印機；
◆ 打印機長時間未使用后重新使用；
◆ 更換新類型的紙卷；
◆ 傳感器清潔后第一次使用；
◆ 打印過程中不能有效識別標記；
◆ 打印機使用環境有較大改變。
4.2 自動校驗功能
啟動打印任務前，打印機將自動比較用戶設置的參數與打印機當前存儲的參數，以決定是否啟動校驗，其過程如下：
1) 在打印機驅動中正確設置紙張類型和頁面高度；
2) 發送打印任務，打印機判別到需要自動校驗時，打印機將走2~3個票面校驗紙張，成功后進入暫停狀態，按下暫停鍵后，打印機退出暫停狀態并打印；
3) 如果校驗失敗，打印機將報警，此時請確認：
—安裝的紙張和打印機驅動屬性中所選擇的紙張類型是否相同，如果不相同，請更改正確后，重新打印，打印機將重新啟動自動校驗；
—如果設置正確仍然校驗失敗，請參照手動校驗完成紙張校驗。
注意：
◆ 只有當打印機校驗正確后，才能正常打印；
◆ 經過上述步驟和傳感器清潔后，若仍不能查出打印機校驗失敗的原因，請與敏用數碼聯系！

五、北洋BTP-2200E驅動安裝

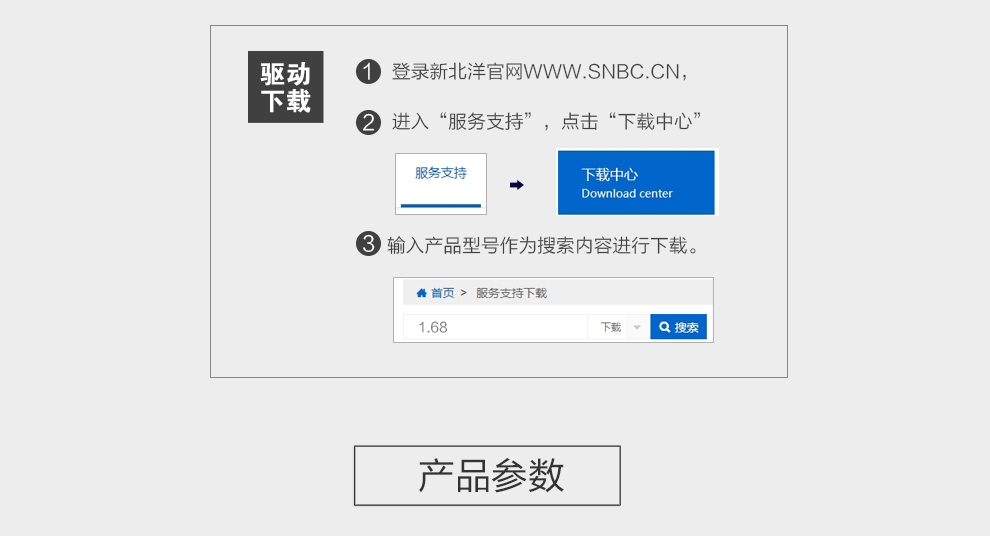

1、BTP-2200E驅動下載
北洋BTP-2200E驅動下載地址： http://www.chongshang.com.cn/manual/news/view.asp?id=397

2、驅動程序的具體安裝方法
1) 運行驅動程序包中的“Setup.exe”，請仔細閱讀相關軟件許可協議，如果接受協議中所有條款，請點擊“我接受所有的軟件許可條款”，然后點擊“下一步”按鈕；
2) 選擇安裝的打印機類型、名稱，如果要設置該打印機為系統默認打印機，請選中“設置為默認打印機”按鈕，點擊“下一步”；
3) 選擇安裝方式，點擊“下一步”按鈕；
4) 選擇當前系統類型，點擊“下一步”按鈕；
5) 設置打印機端口，系統默認“LPT1”為打印端口，用戶可根據實際使用端口選擇安裝，在Windows NT4.0及以上系統中串口驅動請選擇“BYCOMx”（x等于1、2、3、4、5、6、7或8），點擊“完成”結束安裝；
6) Windows 98系統中，在彈出對話框中點擊“是”重啟計算機。
7) 注意如果使用USB接口，必須首先安裝USB設備驅動，安裝步驟如下：
連接USB接口打印機到主機時，系統自動識別到USB設備并彈出驅動安裝向導，根據向導提示，找到USB設備驅動的路徑進行驅動程序的安裝。
如果要更新驅動程序，請先運行驅動程序包中的Uninstall.exe卸載原來的驅動程序。

六、北洋BTP-2200E打印機調節

1、打印頭壓力調節

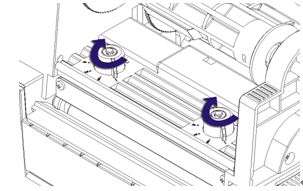

打印頭壓力調節裝置配有兩個打印頭壓力調節旋鈕，每個旋鈕各有4個檔位，指示不同的打印頭壓力。順時針方向轉動旋鈕時，檔位的數字增大，打印頭壓力增加。在正常打印時，按照出廠配置的壓力檔位即可，一般在2檔或3檔。

在下列情況時需要進行調節：
1) 當使用過程中的打印頭壓力不能滿足要求時（例如出現碳帶回收不順暢），轉動打印頭壓力調節旋鈕，增加壓力；
2) 使用不同寬度的標簽紙打印時，可以選擇不同的檔位。

注意：
◆ 在滿足打印效果前提下，建議使用盡可能低的打印頭壓力。

2、傳感器位置調節
當紙張寬度發生變化時，可以根據以下方法調節傳感器位置：
1) 根據介質的標記位置，預先測量出所要求的傳感器位置；

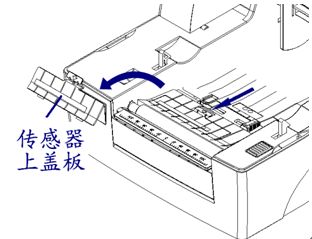

2) 按照傳感器上蓋板上的箭頭方向扳動扳手，然后翻轉取下傳感器上蓋板；

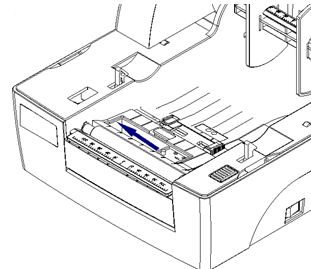

3) 拉動傳感器扳手，移動傳感器到要求的位置（如圖標示的方向）；

4) 按下上蓋板扳手，安裝好上蓋板。

3、打印機常用參數調整
3.1 打印機常用參數的調整及調整范圍

注意：
◆ 203DPI時1 mm等于8個點；300DPI時1 mm等于12個點
◆ 出廠時以上各指標均已調整到最佳狀態，請勿隨意改動
3.2 票面上打印內容位置坐標及調整方向
1) 縱向打印位置調整

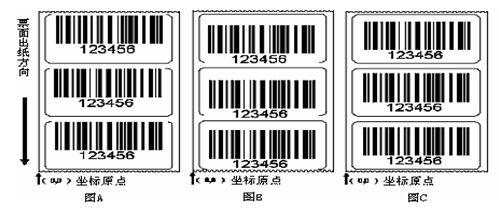

當打印的票面出現圖A、B情況，應將縱向打印位置調整到圖C。

注意：
◆ 圖A表示打印位置偏上，應向負方向調整；
◆ 圖B表示打印位置偏下，應向正方向調整。
2) 橫向打印位置調整
當打印的票面出現圖D、E情況，應將橫向打印位置調整到圖F。

注意：
◆ 圖D表示打印位置偏左，應向正方向調整
◆ 圖E表示打印位置偏右，應向負方向調整
3) 撕離位置調整

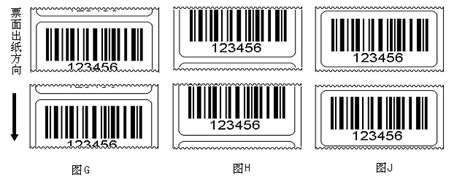

當撕掉的票面出現圖G、H情況，應將撕離位置調整到圖J。

注意：
◆ 圖G表示撕離位置偏上，應向負方向調整
◆ 圖H表示撕離位置偏下，應向正方向調整

七、北洋BTP-2200E打印機的日常維護

每月請按下述步驟清潔打印頭、打印膠輥和傳感器。如使用環境惡劣，可適當增加打印機日常維護次數。
注意：
◆ 打印機日常維護必須確保電源關閉；
◆ 避免用手和金屬物品觸摸打印頭表面，不得使用鑷子等工具劃傷打印頭、打印膠輥和傳感器表面；
◆ 不得使用汽油、丙酮等有機溶劑擦拭打印頭和膠輥；
◆ 缺紙傳感器清潔完畢，應重新進行紙張校驗；
◆ 待酒精完全揮發后，再打開電源繼續打印。

1、打印頭清潔
當打印頭出現以下任一種情況時，應清潔打印頭：
—打印不清晰；
—進紙，退紙噪音大；
—打印頭上粘有異物。
打印頭清潔步驟如下：
1) 關閉打印機，打開上蓋；
2) 抬起打印組件，找到打印頭，如果剛打印完畢，應等待打印頭完全冷卻；
3) 用酒精棉球（應擰干）擦除打印頭表面的灰塵、污點；
4) 等待5-10分鐘，酒精完全揮發以后，壓下打印頭組件，合上上蓋。

2、傳感器清潔
當打印機出現以下任一種情況時，應清潔紙標記傳感器：
—打印過程中，打印機偶爾報缺紙錯誤；
—缺紙不報警；
—不能有效識別標記。
紙標記傳感器清潔步驟如下：
A、 透射傳感器
1) 關閉打印機，打開上蓋；
2) 抬起打印組件，打開壓紙組件扳手；
3) 用酒精棉球（應擰干）擦除透射傳感器表面的灰塵、污點；
4) 等待5-10分鐘，酒精完全揮發以后，壓下壓紙組件扳手，壓下打印頭組件扳手，合上上蓋。
B、 反射傳感器
1) 關閉打印機，打開上蓋；
2) 抬起打印組件，找到反射傳感器；
3) 用酒精棉球（應擰干）擦除傳感器表面的灰塵、污點；
4) 等待5-10分鐘，酒精完全揮發以后，壓下打印頭組件扳手，合上上蓋。

3、打印膠輥清潔
當出現以下任一種情況時，應清潔打印膠輥：
—打印不清晰；
—進紙，退紙噪音大；
—打印膠輥上粘有異物。
打印膠輥清潔步驟如下：
1) 關閉打印機，打開上蓋；
2) 抬起打印頭組件，找到打印膠輥，如果剛打印完畢，應等待膠輥完全冷卻；
3) 轉動膠輥的同時用酒精棉球（應擰干）擦除打印膠輥表面的灰塵、污點；
4) 等待5-10分鐘，酒精完全揮發后，壓下打印頭組件，合上上蓋。

八、北洋BTP-2200E故障處理方法

1、指示燈與蜂鳴器狀態指示
當打印機出現故障或異常狀況時，錯誤指示燈閃爍，蜂鳴器鳴叫。此時打印作業停止，主機與打印機之間的聯系也會中斷，請檢查指示燈連續閃爍的次數，然后參照下列方法進行處理。

2、打印質量問題
